一、概述：
  帶式輸送機是一種輸送量大，運行費用低，使用范圍廣的一種輸送設備。其輸送帶式輸送機的曳引構件和承載構件。普通橡膠輸送帶適用于工作環境溫度一般為-10℃～40℃。工作環境溫度低于-5℃時，不宜采用維綸芯膠帶；工作環境溫度低于-15℃時，不宜采用普通棉織芯膠帶；在工作環境溫度低于-20℃的條件下易采用鋼絲繩芯膠帶。普通橡膠輸送帶適用的輸送物料溫度不超過80℃，當輸送物料溫度在80-150℃時，應采用耐熱型膠帶，當輸送300-500℃高溫物料時，可采用耐高溫型輸送帶。輸送具有酸性、堿性、腐蝕性、含油類物料和有機溶劑時應采用耐酸堿、耐腐蝕、耐油的橡膠帶或塑料帶。在有火災危險場所工作的輸送帶應采用阻燃型帶。
      當功率大于55KW時應選用電機，減速劑與滾筒分開式驅動。傳動滾筒表面有裸露光鋼面，人字形和菱形花紋橡膠覆面三種形式。 改向滾筒，分光面和膠面兩種。
    驅動裝置：功率范圍在2.2-5.5KW時易選用電動滾筒作驅動，這樣可節約空間，但環境溫度不易超過40℃。
      托輥是用無縫鋼管制成，類型有：槽形、平行，調心，緩沖四種，拉緊裝置：螺旋式拉緊裝置適用于長度較短（小于100m），行程有500m、800m、100mm三種；垂直重錘拉緊裝置，可隨著張力變化靠重力自動補償輸送帶的伸長；重錘車式拉緊裝置適于距離較長，功率較大的輸送機，其拉緊行程有2，3，4m三檔，固定絞車?yán)o裝置用于長行程大拉緊力（30-150KN），長距離，大運量的帶式輸送機，最大拉緊行程可達16m。
    清掃器有頭部清掃器和空段清掃器兩種。
    卸料器：電動犁式卸料器，手動犁式卸料器兩種。
    電氣保護可設有：輸送帶跑偏監測器；輸送帶打滑監測器；輸送帶縱向撕裂信號監測器；料位控制監測器等。
二、技術性能參數：

斷面形式	帶速 （m/s）	帶寬B（mm）
		500	650	800	1000	1200	1400
		輸送能力G（t/h）
槽形	0.8	78	131
	1.0	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2.0	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15			824	1233	1858	2528
	4.0					2202	2996
平行	0.8	41	67	118
	1.0	52	88	147	230	345	469
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	1117

三、帶式輸送機功率選型表（供參考）

長度		15	30	45	60	100	150	200	300
帶寬 （mm）	500	1.0	1.3	1.7	2.0	3.0	4.6	8.0	11.1
	650	1.3	1.9	2.4	2.8	4.6	9.2	11.5	16.0
	800	1.9	2.9	3.6	4.3	9.7	14.0	17.5	24.3

    注：以上功率估算的工作條件為正常溫度，水平帶速1m/s，物料容量11/m3，動堆積角30度，一個空段清掃器，一個彈簧清當器和一個導料槽并考慮加速阻力因素。每個犁式卸料器所需功率約為：B500：0.3KW；B650：0.35KW；B800：0.45KW。

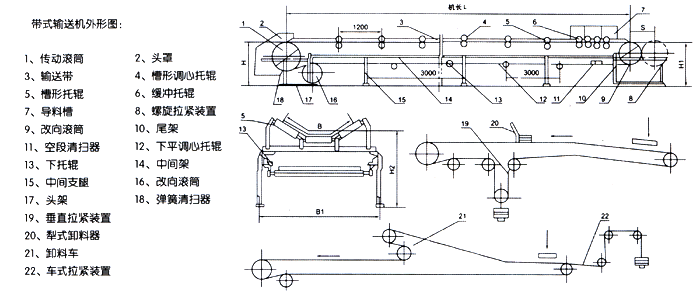

四、帶式輸送機外形圖


帶寬B(mm)		2500	650	800	1000	1200	1400
機身寬 mm	頭架	1000-1010	1150-1160	1410-1470	1610-1630	1860-1880	2120-2130
	螺旋拉緊尾架	800	960	1180	1410	1660	1860
	中間架B1	870	1020	1220	1440	1690	1860
帶面寬 mm	頭輪H	800-2250	800-2315	800-2400	935-2500	950-2500	1000-2500
	尾輪H1	800	800	800	1000	1000	1000
	中間段H2	800	800	800-1000	1000-1200	1000-1200	1000-1200
