概述：

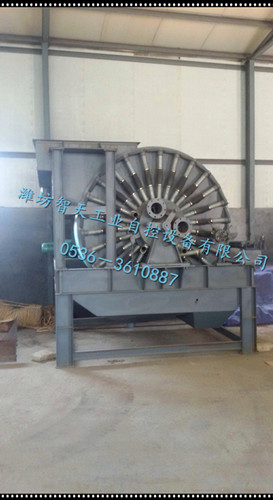

該機為上部給料的筒型外濾式真空永磁過濾機，主要適用于對較粗顆粒強磁性物料的脫水。
筒體內部裝有鍶鐵氧體磁系，可促使磁性顆粒迅速吸附到濾布表面，磁濾機主要用于粒度較粗的強磁性礦物精礦礦漿的脫水，由于是上部給料，使得濾餅中精礦按粒度分層的效果更加明顯，當磁性精礦形成濾餅時，顆粒同時受到重力和磁力的作用，粗顆粒精礦比細顆粒精礦向?yàn)V布運動的快，精粒首先接觸濾布，故濾餅的透氣性好，而且礦漿中磁性顆粒在磁力吸引下呈放射狀布于圓筒表面，并由于磁系極性變化而產生磁攪動作用，這都成為濾餅易脫水的有利條件，使得濾餅厚且透氣性好，顯著的提高了生產率，與同規格的筒形真空過濾機相比，其效率提高三倍以上。
該機礦漿中固相顆粒的比磁化系數不低于3000*10-6厘米/克，顆粒粒度為0.15-0.8毫米。給料濃度60%。
|
主要技術參數：
|
|

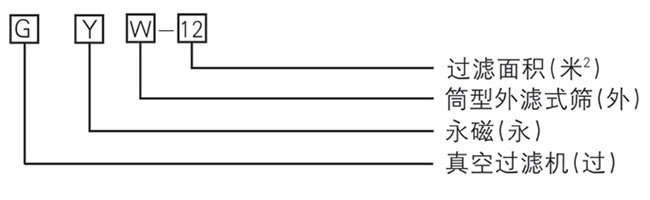

型號
|
GYW-3
|
GYW-5
|
GYW-8
|
GYW-12
|
GYW-20
|
|
過濾面積(m2)
|
3
|
5
|
8
|
12
|
20
|
|
筒體
|
直徑
|
1600
|
2000
|
1600
|
2000
|
2250
|
|
長度
|
700
|
900
|
1400
|
2000
|
2650
|
|
轉速(R/min)
|
0.5～2.0
|
|
需要真空度(KPa)
|
60～80
|
|
抽氣量(m3/min.m2)
|
0.5～2.0
|
|
需要鼓風壓力(KPa)
|
10～30
|
|
鼓風量(m3/min.m2)
|
0.1～0.5
|
|
筒體表面磁感應強度(mT)
|
82
|
87
|
|
給礦濃度(%)
|
≥60
|
|
最大生產力-200目占60%(t/h)
|
6～9
|
14～18
|
22～43
|
33～65
|
54～108
|
|
濾餅水分(%)
|
8～11
|
8～10
|
|
外形尺寸
|
1895*2506*287
|
2110*2755*2500
|
2610*2905*2500
|
3210*2905*2500
|
-
|
|
重量
|
3.27
|
3.94
|
4.76
|
5.42
|
6.5
|
|
電機
|
型號
|
Y100L-61.5
|
Y112M-6
|
Y132M1-6
|
|
功率
|
1.5
|
2.2
|
4
|
|
轉速(R/min)
|
940
|
|
